理论设计基于18碳环的donor-π-acceptor型非线型光学材料:探究18碳环作为新的pi-linker的潜力
理论设计基于18碳环的donor-π-acceptor型非线型光学材料:探究18碳环作为新的pi-linker的潜力
文/Sobereva@北京科音 2025-Aug-31
0 前言
D-pi-A型分子普遍具有较大的第一超极化率,其中D(donor)是电子给体,A(acceptor)是电子受体,pi是指具有全局pi共轭特征的片段,可以称为linker或者bridge。2019年首次通过STM观测到的由18个碳原子构成的环状体系,18碳环(cyclo[18]carbon),同时具有平面内和平面外两套全局pi共轭特征,这点在《18碳环及衍生物的十分全面系统的研究综述已在Acc. Mater. Res.期刊发表!》(http://sobereva.com/749)介绍的综述中有充分说明,如果你对18碳环缺乏了解十分推荐阅读此文。显然,18碳环的这种特征使得它也很有希望作为pi-linker构建具有显著第一超极化率的独特的D-pi-A型分子。基于这个idea,北京科音自然科学研究中心的卢天和江苏科技大学的刘泽玉等人对18碳环与不同donor、acceptor相连接构成的D-pi-A型分子的特征,尤其是光学性质,做了充分全面的理论研究。此工作近期已经发表在Phys. Chem. Chem. Phys.期刊上,欢迎阅读和引用:
Jingbo Xu, Jiaojiao Wang, Xiaohui Chen, Wenwen Zhao, Xiufen Yan, Zeyu Liu,* Tian Lu,* Aihua Yuan,* Design of donor–π–acceptor type cyclo[18]carbon derivatives for infrared nonlinear optical materials: a theoretical perspective, Phys. Chem. Chem. Phys., 27, 11993 (2025) https://doi.org/10.1039/d5cp00736d
下文将会对这篇研究文章的主要内容进行介绍并添加一些附加信息,使读者更好地理解文章的研究思想和主要结果,图片、表格来自于文章正文或补充材料。同作者之前发表过大量其它的和18碳环及其衍生物、复合物有关的研究工作,十分推荐阅览http://sobereva.com/carbon_ring.html里的汇总,其中有很多篇研究工作都与18碳环及相关体系的光学性质有关。
1 18碳环衍生物的几何结构

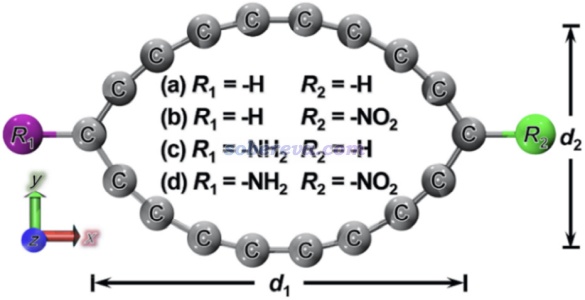

此文研究的将18碳环作为pi-linker构建的示意图如下所示,共考虑四种情况:(1)两侧都连接氢 (2)一侧连氢一侧连硝基 (3)一侧连氨基一侧连氢 (4)一侧连氨基一侧连硝基。其中(4)对应最典型的D-pi-A形式的体系。而连氢的话,在电子激发时氢不会起到明显的给/吸电子效应,它的作用主要是让相连的碳从原本在碳环中的sp杂化状态变成sp2杂化。
此文用Carbon, 165, 468 (2020)论证过描述碳环十分可靠的ωB97XD/def2-TZVP级别对上述体系做了几何优化,得到的无虚频的笛卡尔坐标在文中的补充材料里都提供了。各体系的碳环部分的长、宽(上图的d1和d2)在下表给出了,可见无论碳环连的是什么基团,环的形状都没什么区别,都是椭圆形。

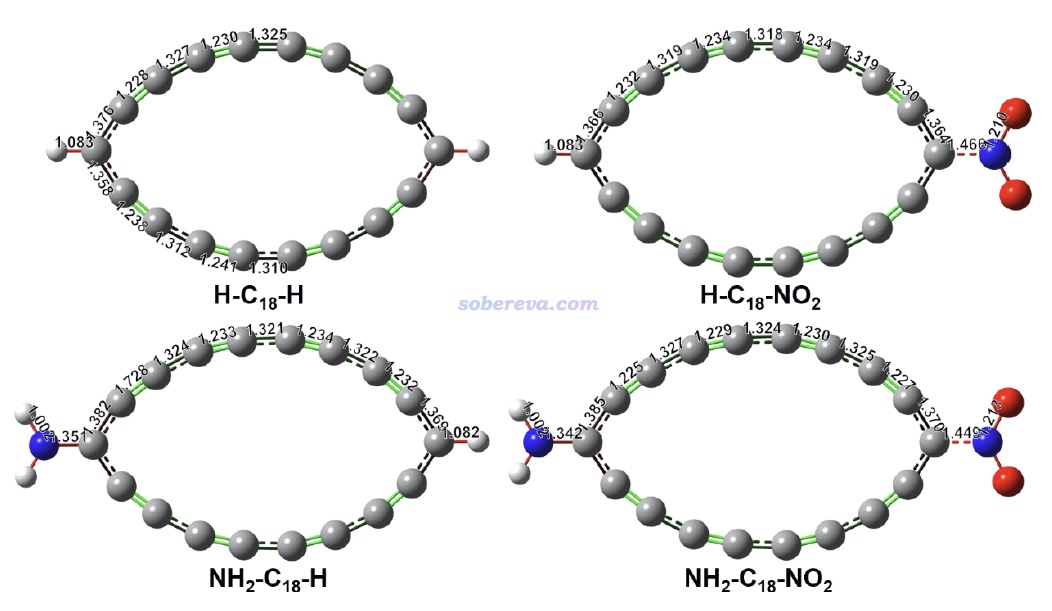

各个体系的结构图如下(补充材料图S2),键长以埃为单位标注了,并根据键长对键进行了着色。由图可见,这些18碳环衍生物的C-C键长度是交替变化的,这个特征和孤立状态的碳环一致。
2 18碳环衍生物的电子结构

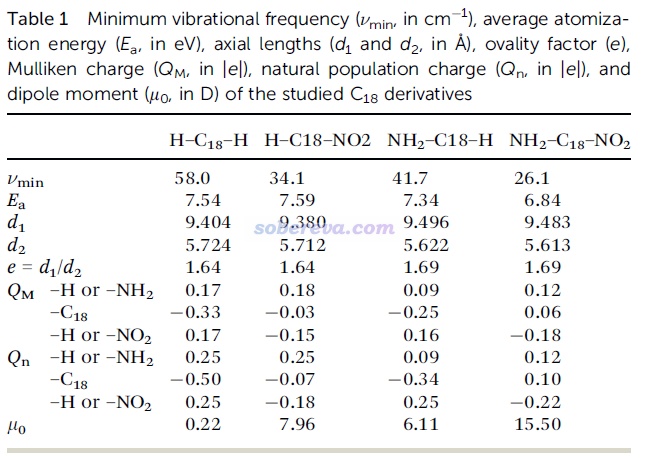

前面的表格里QM和Qn分别是体系的各个部分的Mulliken和NPA电荷,原子电荷的相关知识见《一篇深入浅出、完整全面介绍原子电荷的综述文章已发表!》(http://sobereva.com/714)介绍的笔者写的综述。可见无论哪种原子电荷计算方法,H-C18-H和NH2-C18-H中,18碳环都能获得电子,故带有明显的负电。而在H-C18-NO2和NH2-C18-NO2中,由于吸电子能力更强的-NO2从18碳环上吸了一些电子,导致18碳环部分的净电荷恰好接近0。
前面表格里的μ0是体系的基态的永久偶极矩。有趣的是H-C18-H的偶极矩并不为0,因为此体系并不是精确中心对称的(哪怕用很严收敛限优化也是如此),仔细看前面图中标注的键长可以看出这点来。H-C18-NO2和NH2-C18-H的偶极矩都较大,而D-pi-A特征最鲜明的NH2-C18-NO2具有特别大的偶极矩,高达15.5 Debye。

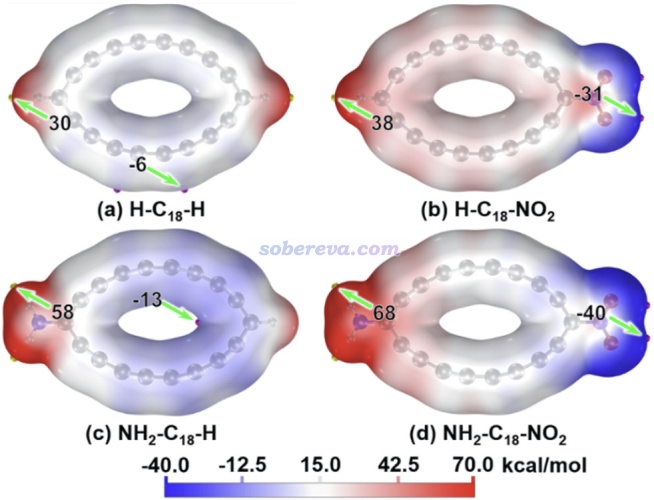

按照《使用Multiwfn+VMD快速地绘制静电势着色的分子范德华表面图和分子间穿透图》(http://sobereva.com/443)绘制的4个18碳环衍生物的范德华表面静电势填色图如下所示,由此可以清楚直观地看出它们的电荷分布特征的差异。颜色越红、越蓝分别体现出其附近的原子带正电、负电越显著。并且表面静电势最大点和最小点的位置和数值也都标注了出来。可见虽然NH2-C18-NO2的碳环中部并不怎么带净电荷,但左右两端由于连接的基团的给/吸电子特征存在巨大差异,因而形成了显著的正负电荷分离现象,这也是为什么它有最大的偶极矩。

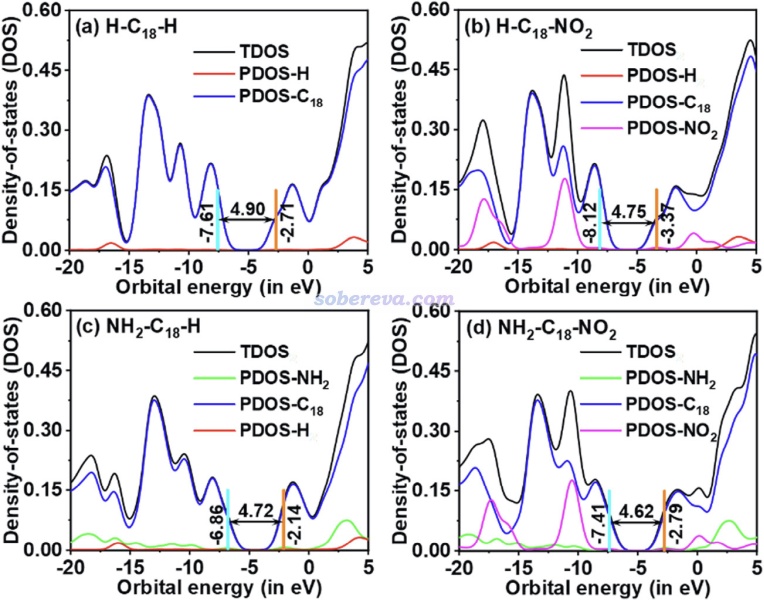

下图是基于《使用Multiwfn绘制态密度(DOS)图考察电子结构》(http://sobereva.com/482)介绍的方法绘制的18碳环衍生物的TDOS和PDOS图,HOMO、LUMO位置以及相应的gap都标注了。在相同计算级别下,单独的18碳环的HOMO和LUMO能级分别为-8.45和-1.70 eV,对应HOMO-LUMO gap为6.75 eV,而当前研究的18碳环衍生物的gap在4.62-4.9 eV范围。可见接上基团,令两端的碳从sp杂化变成sp2杂化从而一定程度破坏平面内的芳香性会使得gap有所缩窄。PDOS曲线体现出HOMO、LUMO轨道几乎都是C18部分贡献的,但氨基,特别是硝基,对于其它前线轨道也有明显贡献,这暗示出一些低阶电子激发态会牵扯到它们。
3 18碳环衍生物的电子激发特征和电子光谱

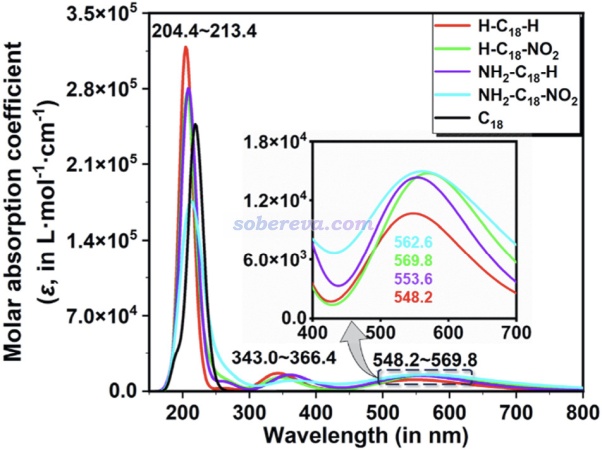

本研究使用TDDFT在ωB97XD/def2-TZVP级别下做了电子激发计算,算了最低50个态,并模拟了电子光谱,如下所示。可见当前研究的18碳环衍生物的吸收分为三个部分:500多nm的可见光区的弱吸收、300多nm的近紫外区的弱吸收、200nm左右的更远紫外区的强吸收。如Carbon, 165, 461 (2020)的计算研究所示,独立的18碳环是没有可见光吸收的,而当前研究表面给它恰当接上H、氨基、硝基后能够令体系显色。基团的种类一定程度影响最大峰位置和峰高度,但影响程度很有限。
为了更好地理解这些体系的吸收光谱的内在本质,文中按照《使用Multiwfn绘制电荷转移光谱(CTS)直观分析电子光谱内在特征》(http://sobereva.com/628)介绍的方法绘制了电荷转移光谱,如下所示。可见不管接上什么基团,>300 nm区域的吸收几乎完全都是18碳环片段上的局域激发,而氨基和硝基则对于200nm左右的吸收有少量贡献,使得对应的电子激发有一些电荷转移特征,但仍以18碳环区域的激发为主。

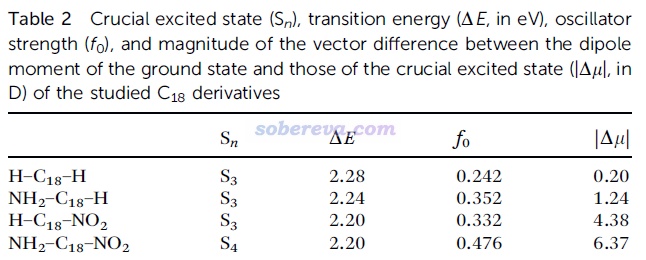

能量最低同时振子强度又显著的电子激发态被称为crucial state(关键态),对于当前研究的体系来说对应于可见光区的吸收。各个体系的关键态的信息如下所示,包括激发能、振子强度、激发态偶极矩相对于基态偶极矩的变化的大小

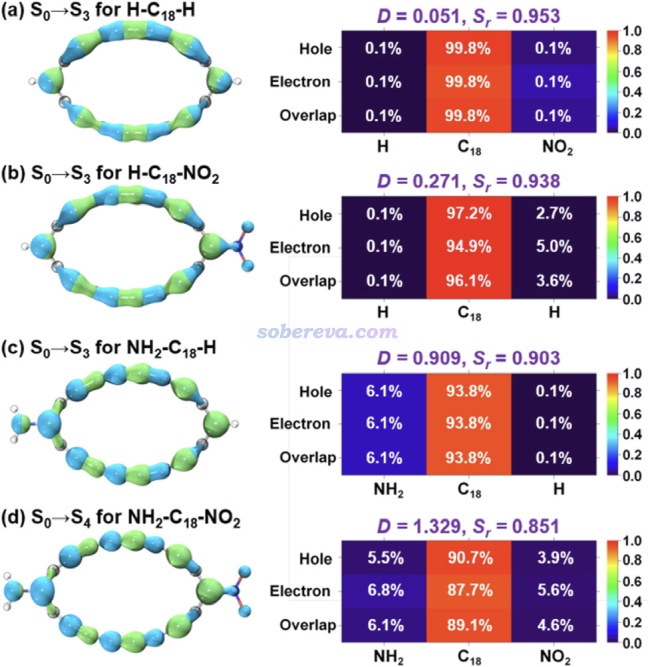

为了更好地了解这些激发的本质特征,文中按照《使用Multiwfn做空穴-电子分析全面考察电子激发特征》(http://sobereva.com/434)介绍的方法对各个体系的关键态绘制了空穴(蓝色等值面)、电子(绿色等值面)分布图和热图,如下所示,图中还标注了两种衡量电子激发特征的定量指标,在434博文里也都详细介绍了。可见尽管这些激发主要都来自于碳环部分的pi电子,而结合定量指标D和Sr,还是能看出差别的。四个体系中,NH2-C18-NO2的关键态具有最显著的电荷转移特征,而且从蓝色和绿色等值面上可以看到是NH2向NO2方向整体一定程度转移电子。而H-C18-H的电荷转移特征几乎没有,空穴和电子几乎都是相对于体系中心对称分布的。H-C18-NO2的情况较接近H-C18-H,而NH2-C18-H的情况较接近NH2-C18-NO2。
电子激发态特征和第一超极化率之间有密切联系,通过SOS公式关联起来,在《使用Multiwfn基于完全态求和(SOS)方法计算极化率和超极化率》(http://sobereva.com/232)里有详细介绍。SOS简化后可以得到双、三能级公式,见《使用Multiwfn对第一超极化率做双能级和三能级模型分析》(http://sobereva.com/512)和《谈谈计算第一超极化率的双能级公式》(http://sobereva.com/361)。双能级公式用来讨论影响第一超极化率的本质因素十分有用且流行。双能级公式指出静态第一超极化率与关键态的振子强度呈正比、与激发态相对于基态的偶极矩变化的大小呈正比、与激发能的三次方呈反比。根据前面表格里的关键态信息可见,相对于其它三个18碳环衍生物,NH2-C18-NO2的关键态具有最大的振子强度、最大的偶极矩变化,而激发能和它们则差不多,根据双能级公式可以预期NH2-C18-NO2有最大的第一超极化率。但双能级公式只适合用来解释和定性预测第一超极化率,更严格的结论、准确的数值还是需要依赖于用严格的方法定量计算,见下一节。
4 18碳环衍生物的非线型光学性质
此文使用Gaussian 16在ωB97XD/aug-cc-pVTZ(-f,-d)级别下以CPKS方法解析地计算了前述四种18碳环衍生物的二次谐波生成(SHG)形式的静态和动态的第一超极化率,β(-2ω;ω,ω)。aug-cc-pVTZ(-f,-d)基组是常用的aug-cc-pVTZ基组去掉非氢原子的f和氢原子的d极化函数,根据笔者以前的充分的测试,这种简化可以节约很多计算时间而并不会令计算精度下降太多。文中具体考察的量包括第一超极化率的总大小(βtot)、平行于偶极矩的分量(βvec)、各笛卡尔分量(βX、βY、βZ),这些量都可以通过Multiwfn基于Gaussian输出文件直接产生,见《使用Multiwfn分析Gaussian的极化率、超极化率的输出》(http://sobereva.com/231)。

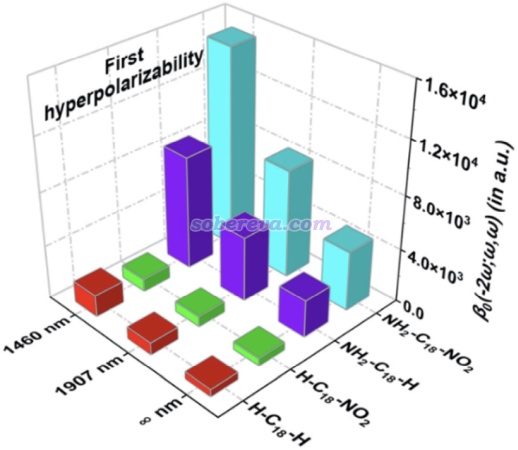

文中计算出的静态(∞ nm)和1460、1907 nm下的动态第一超极化率的总大小如下图所示。可见H-C18-H的β相当小,光是把一个H替换成硝基也没什么变化,但替换成氨基则能令β显著增大,而同时连上氨基和硝基构成典型D-pi-A体系后β变得颇大,这体现出氨基和硝基在提升电场响应性质方面的显著的协同作用。从下图还可以看到随着外场波长的减小,即外场频率的增大,对应的β有大幅提升,即这些体系具有很显著的频率-色散效应。
NH2-C18-NO2的静态的βtot为4462 a.u.,算是颇大了,同样是D-pi-A型分子的p-nitroaniline (NH2-C6H4-NO2)的实验气相值只有1400 a.u.。可见18碳环作为pi-linker有独特价值,是个颇好的pi-linker。
文中还使用《使用Multiwfn通过单位球面表示法图形化考察(超)极化率张量》(http://sobereva.com/547)介绍的方法直观考察了各个体系的第一超极化率的各向异性,并基于《使用Multiwfn计算(超)极化率密度》(http://sobereva.com/305)介绍的方法考察了不同区域、片段对第一超极化率的贡献,请感兴趣的读者阅读原文中的讨论。
为了考察溶剂效应对光学性质的影响,文中还在IEFPCM隐式溶剂模型描述的环己烷环境下也做了计算,发现环己烷会导致光谱略微红移、振子强度略微下降,但整体特征不变。环己烷还会造成绝大多数情况β的显著增加,但不同体系的β大小的趋势并未改变。
5 总结
本文介绍的Phys. Chem. Chem. Phys., 27, 11993 (2025)文章首次对18碳环与H、氨基、硝基构成的分子的几何结构、电子结构和光学性质做了充分的理论研究,研究证实18碳环可以作为很理想的pi-linker构造典型的D-pi-A体系以获得具有显著非线性光学性质的分子,文中构建的NH2-C18-NO2的第一超极化率已达到了很大的值。此文的研究工作显著拓宽了化学家们对碳环的衍生物的认识,对于未来利用碳环作为骨架构造非线性光学材料提供了重要的参考。值得一提的是,目前从小到大很多碳环皆已实验合成,以不同尺寸的碳环作为pi-linker,有望获得具有不同非线性光学性能的分子。
